STM32DMA—从零开始学习历程

DMA简介

DMA（Direct Memory Access, 直接存储区访问）是一种独立于CPU的控制器。它的主要功能是实现数据在外设寄存器与存储器之间、存储器与存储器之间的独立于CPU的高速传输。

外设寄存器与存储器的数据传输

技术特点（针对STM32F4）

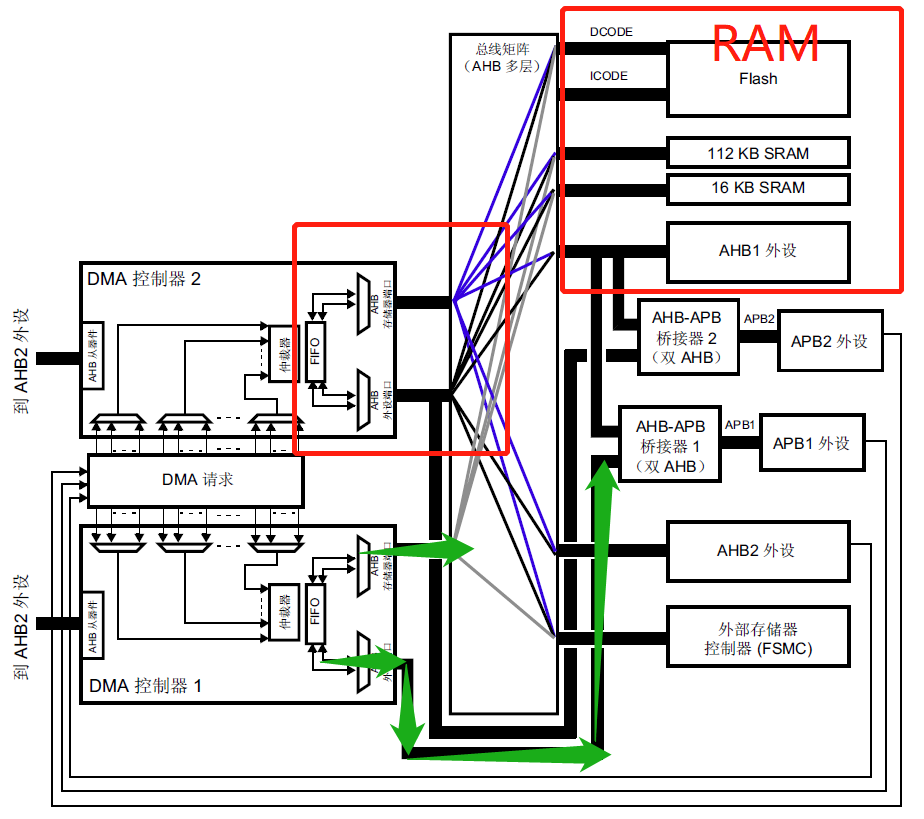

FPGA DMA控制器框图分析

核心功能模块

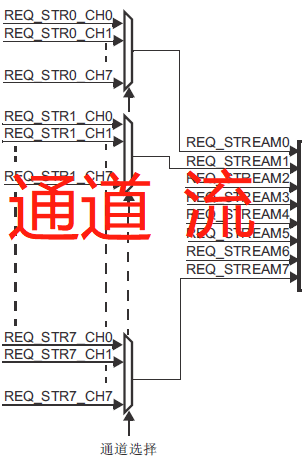

• 通道：8路数据流
• 流：64个通道
• 数据传输流程：外设数据 → FIFO → 存储器

FIFO模式与直接模式

FIFO（First In First Out）模式下，数据会在FIFO缓冲区中存留，直到达到设定的阈值后才批量发送。直接模式下，数据直接传送到目标地址。

突发模式配置

• 突发数据传输的速度与节拍（4字节/8字节/16字节）相关
• 节拍模式可以选择单次、增量4节拍、8节拍和16节拍

FIFO阈值与数据传输模式

数据传输模式

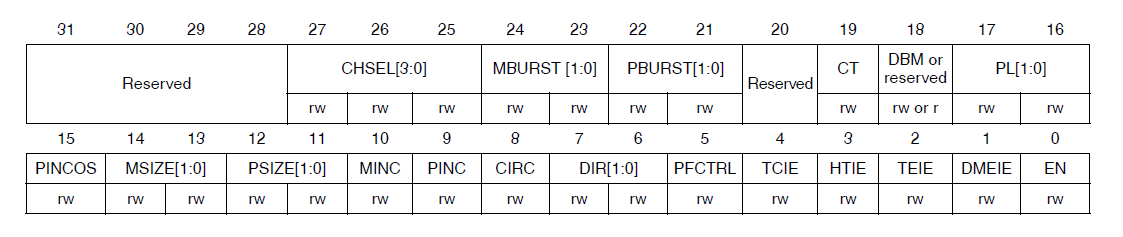

DMA初始化结构体

typedef struct {(uint32_t DMA_Channel); // 通道选择(uint32_t DMA_PeripheralBaseAddr); // 外设地址(uint32_t DMA_Memory0BaseAddr); // 存储器0地址(uint32_t DMA_DIR); // 传输方向(uint32_t DMA_BufferSize); // 数据数目(uint32_t DMA_PeripheralInc); // 外设递增配置(uint32_t DMA_MemoryInc); // 存储器递增配置(uint32_t DMA_PeripheralDataSize); // 外设数据宽度(uint32_t DMA_MemoryDataSize); // 存储器数据宽度(uint32_t DMA_Mode); // 传输模式(uint32_t DMA_Priority); // 优先级(uint32_t DMA_FIFOMode); // FIFO模式(uint32_t DMA_FIFOThreshold); // FIFO阈值(uint32_t DMA_MemoryBurst); // 存储器突发传输配置(uint32_t DMA_PeripheralBurst); // 外设突发传输配置} DMA_InitTypeDef;

中断事件处理

• HTIF（半传输中断）：传输量达一半时触发中断
• TCIF（传输完成中断）：完成一次数据传输触发中断
• TEIF（传输错误中断）：总线错误或存储器地址受限触发中断
• FEIF（FIFO错误中断）：FIFO下溢或上溢触发中断
• DMEIF（直接模式中断）：外设到存储器的直接模式错误触发中断

总结

DMA是STM32F4高效数据传输的核心技术。通过合理配置DMA控制器和FIFO机制，开发者可以实现高效率的数据处理任务。
